德芮达推出五轴奈米气熔胶电子列印解决方案

发佈日期：2018/12/12    消息来源：经济日报


2018-12-12 经济日报 曹松清

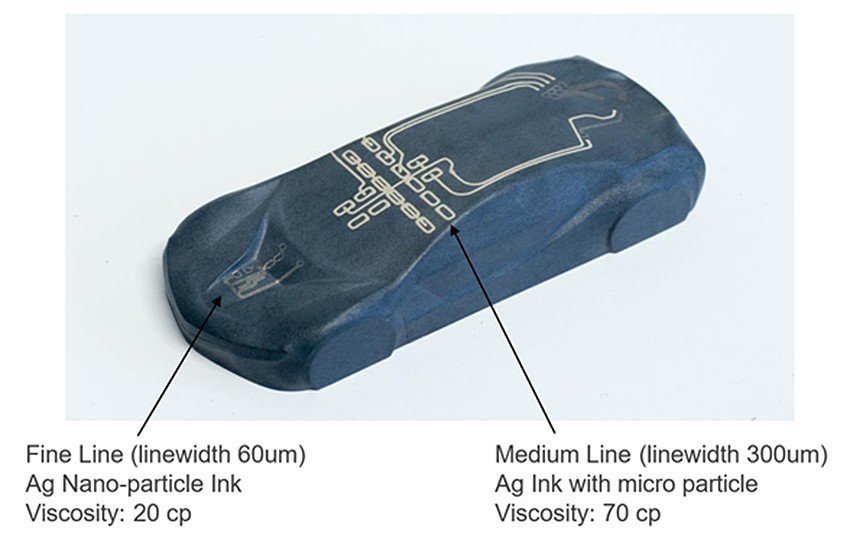

目前使用五轴微细列印系统新制程。德芮达科技/提供

目前三维立体线路技术有了重大突破，传统的雷射激活塑料技术(Laser Direct Structuring,LDS)採用专利配方的塑料，经由精密塑胶射出成形制作出的塑件，雷射扫描塑件经过的路径被激活了，随后把塑料放在电化槽中进行选择性电镀作业，3D立体线路大功告成。当塑件改为目前普遍採用的玻璃材料时，这项LDS技术就无计可施了。

五轴3D奈米气熔胶(Aerosol)这项技术的关键参数有：列印喷头模组、电子油墨(ink)、基材(substrate)、五轴运动控制器。列印喷头模组掌控着列印线宽、厚度及油墨种类，这是最重要的关键技术。电子油墨採开放式，并不绑定任何一种油墨，客户可以自行研发或採用原厂配方。德芮达已开发出各种银墨水、金墨水、铜墨水、PI墨水。基材(substrate)由客户决定，目前最常使用的是玻璃、PI、环氧树脂及硅晶圆等等。

玻璃的3D立体线路列印可以改用五轴奈米气熔胶列印技术可以直接列印完成，这项技术可以列印线宽从10um到几个mm，列印的材质包含金属油墨、非金属油墨、生物墨水、半导体墨水等等。由于喷头採用喷射气流的原理可以确保喷头不堵塞，喷头与工件保持1~5mm的距离，任何复杂3D物件都可以列印，不受材料限制。目前应用有全宽频萤幕、智慧手机天线、内嵌式传感器、TFT及OLED面板生产等。

奈米气熔胶3D列印技术原理是将油墨雾化，油墨的黏度范围广泛从1~1000cps之间均可。雾化成1~5um的粒径高负荷、高密度的雾液滴，鞘流气(Sheath gas)环绕高速通过雾液滴，以50m/s高速喷出到工件上。由于是非接触式列印，列印到平面或立体曲面上均可。目前为止，许多高解析度OLED产品採用列印电子技术完成商业化生产，由于热蒸镀制程(Thermal Evaporation)及精密金属遮罩(fine metal mask)很难达到大面积面板制作标的。奈米气熔胶列印是列印电子技术的一种，显着减少了制造成本与制程工序。
