新型全色域环境光感测器具备闪烁频率检测功能

发佈日期：2019/03/13    消息来源：电子工程专辑

型号为VD6281新款感测器号称能够让智慧型手机拍出更美的照片...

意法半导体(STMicroelectronics，ST)发布创新的全色域环境光感测器(Ambient Light Sensor，ALS)。这款型号为VD6281新款感测器能够让智慧型手机拍出更美的照片，呈现在萤幕上的视觉具备更加准确的数据。透过同时输出场景色温、紫外线(UVA)辐射强度和光频讯息，VD6281可为相机校正白平衡并增强色彩呈现效果，同时设定适合的曝光时间，避免闪烁的伪影发生，并消除照片和影片中的带状现象，尤其是在採用LED等现代光源的场景中效果特别明显。

意法半导体影像产品部门总经理Eric Aussedat表示，「VD6281是利用ST所累积特有的相机系统相关经验，开发出先进多光谱环境光感测器，我们的环境光和闪烁频率感测器研发蓝图可完善ST市场领先的FlightSense飞时(Time-of-Flight，ToF)产品组合。随着数量越来越多的手机内建高品质、高解析度的相机镜头，我们的目标是提供智慧型手机相机白平衡校正和闪烁伪影消除解决方案。配备VD6281的手机已于2018年推出，后续还将有多款搭载VD6281的手机上市。」

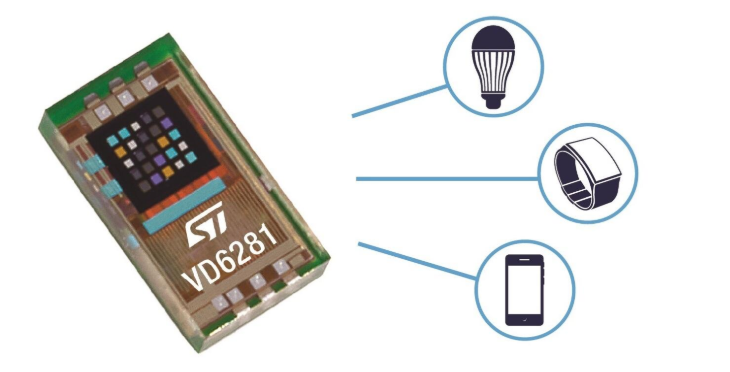

VD6281的外形小巧，尺寸为1.83 x 1.0 x 0.55mm，号称是目前市面上最小的多光谱环境光感测器，其可整合在高屏佔比且窄小接口的无边框智慧型手机和智慧腕錶内。该感测器採用高性能，以及direct-deposition滤片材料以达到6个独立的色频：红、绿、蓝、近红外、UVA和透明，在120度广视角提供卓越的色彩感测能力和优越的相对色温(Color-Correlated Temperature，CCT)预测能力，即使在低对比度场景、低光或异国情调的人造光等恶劣的光照条件下，也能辅助白平衡演算法进行准确的运算。

意法半导体研发创新的光电二极体结构和一个获得专利的类比输出元件，以提升灵敏度并降低系统杂讯，同时保持较小的晶片尺寸。VD6281的灵敏度是市面上其他颜色感测器的5倍，可以与配套晶片或闪光灯LED一起整合在玻璃覆材后面、光学模组内部或者安装在不透明的手机背盖上，以其支援最佳工业设计。透过出色的灵敏度和杂讯控制性能，可达到UVA、RGB和IR同步感测。撷取的UVA讯息可以帮助相机系统确定使用者是在室内还是在室外，并在人造光或自然光场景内辅助影像显色。VD6281可以检测低至1mL的光照度，运作时间小于8ms (1个120fps影片帧数)，在ALS模式下运作功耗小于1mW。

VD6281还嵌入了闪烁检测引擎专利技术，可检测人造光瞬间变化。该感测器还可以检测50Hz至2kHz的闪烁频率，包括LED发射产生的PWM方波讯号，其精度高于3％。在检测环境光的同时，VD6281可以输出类比和数位格式的闪烁频率讯息，配合演算法和主处理器，其能够独特地检测场景中的多个光频谐波，即使同时存在多个传统光源(包括钨丝灯、卤素等、霓虹灯、萤光灯和LED)的场景中，拍摄出来的照片或影片也不会出现「banding effect」。

意法半导体的VD6281模组简单易用(6个脚位)，基于I2C介面，并可与Android平台相容的完整软体驱动程式，使整合变得简单快速。该模组封装可过回流焊，无铅且符合RoHS标准。
